■ 糸電線（Ｒ）とは
糸電線は「まるで糸のような電線（電源コード）」です。
細く、しなやかで、軽く、とても引張強度の高い「電線」です。
ビニール被覆ではなく、「糸被覆」の極細電線です。
当社の撚糸技術で開発しました。
特許取得済・商標登録済です。
|
|
|

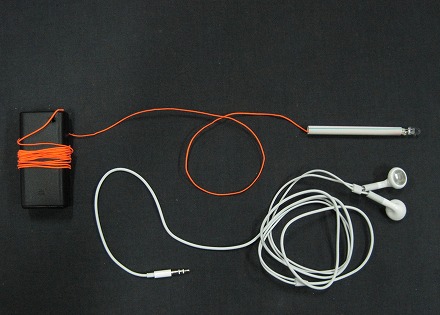

 糸電線を使った例。ＬＥＤ風船のユニット（当社試作品）
糸電線の特長を生かしたＬＥＤ光る風船を作ってみました。
オレンジ色が糸電線です。左の電池ボックス（単三電池と昇圧回路が入っています）と右の光源部（自己点滅型ＬＥＤ)を連結する電源コードとして使っています。
下のヘッドフォンのコードと比べてください。
|
|
|
|
|
|
|
|
|
|
|
|
|
|
■ 糸電線を使った例。光る風船（当社試作品）
糸電線を使ったLEDの光る風船（Light Baloon）です。
糸電線は、とてもしなやかで、ただの糸にしか見えません。
従来品のＬＥＤ風船のほとんどは、
風船内に光源とバッテリを一体にした部品を
置いています。浮力に限度があるため
小さな風船では浮かびません。
糸電線を電源コードとして使うと、
風船内にＬＥＤ、手元に電源部を置くことが
できます。小さな風船でも浮かびます。
光源を手元で制御することも可能です。
糸電線(R)を使ったLED光る風船の動画
左：蛍光糸を使った糸電線
ブラックライトで光っています
右：非蛍光糸の糸電線
|
|
|
|
 |
|
■ 光る風船(光るバルーン)がテレビ東京で紹介されました
エスピー・サポート(株)様で商品化された光るバルーンが
TV東京の人気番組「トレンドたまご」で紹介されました。
もっと詳しくはTV東京トレたま・光るバルーンへ
この光るバルーンには当社の糸電線を使って頂いています。
「トレたま・光るバルーン」の一コマ（2014/7/4放送）
|
|
|
|
|
|
|
| |
 |
|
■ 糸電線を使った実験例。ホームカイト改造
タカラトミーのおもちゃ、ホームカイトのタコ糸（コード）を
当社開発の「糸電線」に交換する実験をしてみました。
「ホームカイトで糸電線の実験」をご覧ください。
果たしてうまく揚がったでしょうか？
結果はこちらの動画をご覧ください。
|
|
|
|
 |
|
■ なぜ糸電線はしなやかで、強い電線なのか？
糸電線の構造は、基本的にはダブルカバーリングヤーンです。芯糸に極細エナメル線（0.02〜0.1mm）を複数本、添えることが「ミソ」です。
（左図は特許申請中の糸電線の構造の１例です）
芯糸にアラミド糸を使うことで、しなやかでしかも、伸度がほとんどなく引張り強度の強い電線になります。また、鞘糸を選ぶことで、保護性能や表面の風合を変えることができます。
ＬＥＤ光る風船に使った「糸電線」の鞘糸は、蛍光染料で染めたポリエステル糸です。そのためブラックライトに反応して、光っています。
「糸電線」の構造は東洋撚糸工業が特許登録済です。
「糸電線」の名称は東洋撚糸工業の登録商標です。
|
|
|
|
|
|
|
|
|
|
■ 糸電線の素材
エナメル線（ポリウレタン銅線）0.02〜0.1mm
各種エナメル線については、多摩川電線のサイトが詳しいです |
| |
|
|
|
|
 |
|

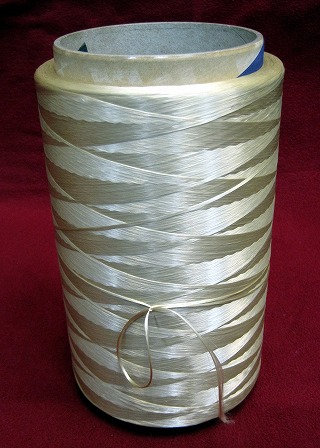

芯糸に使ったアラミド・フィラメントヤーン（帝人テクノ-ラ）
テクノーラの特長（サイトより引用）
(1) 高強力
引張強度は同一重量のスチールの8倍、ガラスやポリエステル・ナイロンの3倍に相当し、軽量化に大きく寄与します。
(2) 耐疲労性
一般に強度の高い繊維は、摩耗・屈曲・伸張にたいしての強力低下が大きいのですが、テクノーラは優れた耐疲労性を示します。
(3) 寸法安定性、(4) 耐熱性、(5) 耐化学薬品性にも優れています。
|
| |
|
| |
★ 糸電線のサンプルを提供できます ★ |
| |
|
|
 |
|
■ 糸電線のサンプルをご提供できます。
１）サンプルは以下の仕様の糸電線だけです。（長さ約６m）
商品化前の試作品とご承知ください。
２）提供対象は法人様のみです。個人様には提供できません。
３）こちらのメールフォームからお申込みください。
誤配送などのトラブル防止のためです。

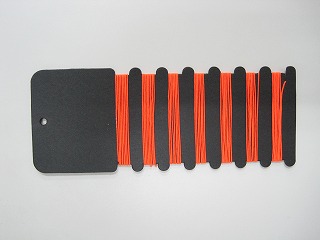

５）サンプルの料金は無料です。（画像左のもの、原則として1枚）
定型外郵便にて送ります。（発送時にメールいたします）
|
| |
|
|
|
| |
 |
|
■ サンプル糸電線の仕様
芯糸：（綿糸×２）＋（0.1mmポリウレタン銅線×２）
鞘糸：ポリエステル蛍光糸×２（ダブルカバーリング加工）
注１）このサンプルの芯糸は綿糸です。アラミド糸ではありません。

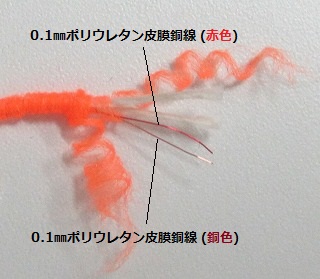

注２）配線するには、2重巻の鞘糸（朱色）をほどく必要があります。
（左画像を参照してください）
注３）ポリエステル被膜銅線ですから、じかに半田付けできます。
注４）LED2個が点灯できることを確認しています。
|
|
